Produsen Trafo Terpasang Pad 2500 KVA Usa-12.47/0.48 KV|Amerika Serikat 2025





01 Umum

1.1 Deskripsi Proyek

Trafo terpasang tiga fasa 2500 kVA dikirimkan ke AS pada tahun 2025. Daya pengenal trafo adalah 2500 kVA dengan pendingin KNAN. Tegangan tinggi 12,47D kV dengan rentang sadapan ±2*2,5% (NLTC), tegangan rendah 0,48Y/0,277 kV membentuk kelompok vektor Dyn1.

Trafo yang dipasang pada bantalan 2500kVA ini dirancang untuk operasi umpan loop, memungkinkan aliran daya dua arah dan isolasi kesalahan dalam loop distribusi dengan keandalan tinggi. Ini menggunakan cairan ester alami FR3, yang memberikan titik api di atas 300 derajat dan kemampuan terurai secara hayati sepenuhnya, sekaligus memenuhi persyaratan efisiensi energi DOE untuk mengurangi kerugian. Penutupnya dilapisi bubuk putih (RAL 9003) untuk ketahanan jangka panjang terhadap korosi dan paparan sinar UV. Arester surja terintegrasi disertakan untuk melindungi terhadap kejadian tegangan berlebih, menjadikan unit ini ideal untuk aplikasi yang dipasang di bantalan luar ruangan seperti kawasan industri, pusat data, dan kompleks komersial.







1.2 Spesifikasi Teknis

Jenis spesifikasi dan lembar data trafo yang dipasang pada pad 2500 kVA



1.3 Gambar

Gambar dan ukuran diagram trafo terpasang pada bantalan 2500 kVA.



1.4 Aplikasi Proyek

Rangkaian trafo-yang dipasang di bantalan ini dirancang untuk jaringan distribusi di Amerika Utara dan pasar global lainnya. Aplikasi yang umum meliputi:

• Inti perkotaan– kompleks komersial,-gedung tinggi, rumah sakit, sekolah, dimana tapak kompak dan estetika sangat penting.
• Kawasan industri & pusat data– membutuhkan keandalan yang tinggi, kemampuan beban berlebih yang tinggi, dan kebisingan yang rendah.
• Pembangunan perumahan & komunitas– sistem distribusi bawah tanah melingkar atau radial.
• Energi terbarukan & pengisian daya EV– fotovoltaik, penyimpanan energi, dan stasiun pengisian daya kendaraan listrik yang memerlukan pemasangan di luar ruangan,-tahan terhadap perusak, dan tidak mengganggu secara visual.

Semua unit memiliki konstruksi yang tertutup sepenuhnya,-tahan terhadap kerusakan, cocok untuk layanan luar ruangan sepanjang tahun sekaligus memenuhi persyaratan keselamatan yang ketat bagi personel.





02 Manufaktur

2.1 Inti

Kerugian rendah, kebisingan rendah – fondasi efisiensi

• Pencocokan Parameter– Penampang melintang inti dan kerapatan fluks dirancang secara presisi sesuai dengan kapasitas terukur, voltase, dan persyaratan kehilangan tanpa beban untuk memastikan tidak terjadi saturasi pada variasi voltase normal.
• Kepatuhan Standar– Kehilangan tanpa beban dan arus menarik memenuhi tingkat efisiensi DOE 2016; desain mekanis mematuhi IEEE Std C57.12.34‑2022 untuk transformator yang dipasang pada bantalan.
• Keandalan (Pengujian)– Kehilangan beban tanpa beban dan tingkat suara diverifikasi pada setiap batch inti untuk menjamin stabilitas termal dan kinerja kebisingan selama masa pakai produk.
• Penjaminan Mutu (Manufaktur)– Baja silikon berorientasi butir dengan permeabilitas tinggi digunakan; inti diproses pada jalur lintas sektoral otomatis untuk mengontrol gerinda dan akurasi penumpukan. Data pengujian tanpa beban dicatat dan dapat dilacak per unit.



2.2 Berliku

Parameter kelistrikan yang presisi – meningkatkan kekuatan hubung singkat

• Pencocokan Parameter– Bahan konduktor (tembaga/aluminium), penampang melintang, dan ketebalan insulasi dihitung berdasarkan impedansi sistem, batas kenaikan suhu, dan rentang tap agar sesuai dengan kebutuhan lapangan.
• Kepatuhan Standar– Struktur insulasi dan kekuatan antar putaran mematuhi uji ketahanan impuls petir dan frekuensi daya yang ditentukan dalam IEEE Std C57.12.34‑2022.
• Keandalan (Pengujian)– Setelah penggulungan, setiap kumparan diuji resistansi DC, rasio putaran, dan tegangan induksi untuk mendeteksi adanya hubungan pendek antar putaran atau cacat isolasi.
• Penjaminan Mutu (Manufaktur)– Mesin penggulung otomatis tegangan konstan mencegah kerusakan konduktor; sambungan timah dibuat sesuai prosedur pengelasan yang memenuhi syarat, dengan inspeksi visual 100% dan pemeriksaan sinar-X acak.



2.3 Tangki

Tersegel sepenuhnya, tahan korosi – dibuat untuk lingkungan yang keras

• Pencocokan Parameter– Dimensi tangki dan permukaan pendingin disesuaikan dengan kenaikan suhu yang dihitung, memastikan suhu tertinggi oli tetap dalam batas bahkan pada beban penuh dan suhu lingkungan tinggi.
• Kepatuhan Standar– Perlindungan penyegelan dan masuknya memenuhi persyaratan IEEE Std C57.12.34‑2022 untuk kedap air, tahan korosi, dan konstruksi tahan kerusakan.
• Keandalan (Pengujian)– Badan tangki diuji tekanannya pada 0,2 MPa (udara) untuk mengetahui kedap bocor; pemeriksaan kebocoran kedua dilakukan setelah perakitan akhir. Pelapisan divalidasi dengan pengujian semprotan garam.
• Penjaminan Mutu (Manufaktur)– Pengelasan mengikuti prosedur WPS yang memenuhi syarat; las kritis diperiksa dengan partikel magnetik atau inspeksi penetran pewarna. Ketebalan dan daya rekat film diambil sampelnya per batch.



2.4 Majelis Akhir

Perakitan bersih – memastikan konsistensi unit

• Pencocokan Parameter– Berdasarkan konfigurasi pelanggan (sakelar pemutus beban, sekering, konektor siku, dll.), semua koneksi internal, pengaturan tap-changer, dan aksesori dipasang secara presisi agar sesuai dengan antarmuka kabel lokasi.
• Kepatuhan Standar– Jarak bebas listrik, jarak rambat, dan sistem grounding mengikuti IEEE Std C57.12.34‑2022 secara ketat.
• Keandalan (Pengujian)– Setelah perakitan, setiap transformator menjalani uji ketahanan insulasi, faktor daya, rasio putaran, dan pengujian tanpa beban/beban untuk memverifikasi kinerja kelistrikan secara keseluruhan.

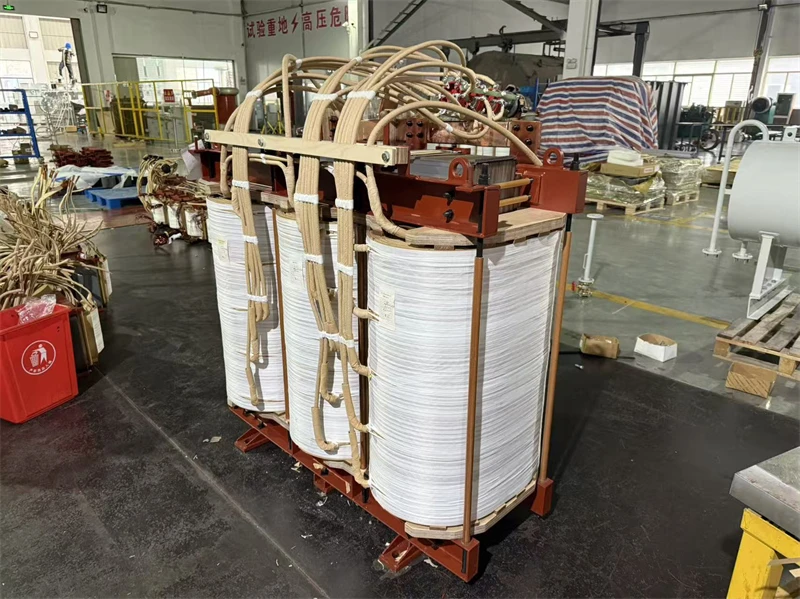

• Penjaminan Mutu (Manufaktur)– Operasi penting (penyolderan timbal, pembungkus insulasi) harus melalui inspeksi artikel pertama dan audit dalam proses. Ketertelusuran lengkap personel perakitan dan lot material tetap terjaga.





03 Pengujian

Verifikasi skala penuh – pengiriman tanpa cacat

• Pencocokan Parameter– Tegangan uji, arus, dan frekuensi sesuai persis dengan peringkat pelat nama; nilai terukur dijaga dalam toleransi standar relatif terhadap target desain.
• Kepatuhan Standar– Pengujian rutin dan pengujian tipe dilakukan sesuai dengan protokol pengujian efisiensi IEEE Std C57.12.34‑2022 dan DOE 2016; laporan pengujian yang dapat dilacak dikeluarkan.
• Keandalan (Pengujian)– Selain uji dielektrik dan rugi-rugi standar, pengukuran pelepasan sebagian dan analisis kekuatan dielektrik sampel minyak dilakukan untuk mengidentifikasi potensi kelemahan isolasi.
• Penjaminan Mutu (Manufaktur)– Semua instrumen pengujian dikalibrasi oleh laboratorium pihak ketiga yang terakreditasi. Data pengujian secara otomatis dicatat dan disimpan dalam arsip kualitas; pengujian saksi oleh pelanggan (di lokasi atau jarak jauh) didukung.





04 Pengepakan dan Pengiriman

4.1 Pengepakan

Perlindungan profesional – siap untuk transportasi multimoda

• Pencocokan Parameter– Dimensi pengepakan dan pusat gravitasi dirancang agar sesuai dengan batas kontainer dan truk, sehingga menghindari pemuatan yang terlalu tinggi, terlalu lebar, atau tidak seimbang.
• Kepatuhan Standar– Bahan pengepakan dan fumigasi mematuhi ISPM 15 untuk pengiriman internasional, memenuhi persyaratan bea cukai.
• Keandalan (Pengujian)– Simulasi pengangkutan (uji getaran dan jatuh) memvalidasi efektivitas kemasan dalam melindungi trafo dan aksesori.
• Penjaminan Mutu (Manufaktur)– Inspeksi visual akhir dan daftar periksa aksesori diselesaikan sebelum pengepakan. Daftar pengepakan cocok dengan barang sebenarnya, dan satu set lengkap dokumen teknis bilingual disertakan.



4.2 Pengiriman

Kontrol proses penuh – pengiriman tepat waktu dan aman

• Pencocokan Parameter– Komponen yang rentan (pengubah keran, perangkat pelepas tekanan, dll.) diperkuat atau dikirim secara terpisah untuk memastikan kondisi di lokasi sesuai dengan pengiriman pabrik.
• Kepatuhan Standar– Operasi pengiriman mematuhi peraturan pengangkutan bahan berbahaya (bila minyak transformator diklasifikasikan sebagai mudah terbakar) dan persyaratan pengangkutan jalan raya setempat.
• Keandalan (Pengujian)– Operator berpengalaman yang berspesialisasi dalam peralatan listrik dipilih; asuransi kargo diatur; pelacakan real-time disediakan.
• Penjaminan Mutu (Manufaktur)– Sebelum pengiriman, tim kualitas dan logistik melakukan pemeriksaan ulang terakhir; memuat foto diarsipkan. Panduan pembongkaran di lokasi ditawarkan untuk proyek-proyek utama di luar negeri.





05 Situs dan Ringkasan

Seri trafo yang dipasang di bantalan ini dirancang denganpencocokan parameter berdasarkan aplikasidari pengiriman inti hingga pengiriman akhir, sepenuhnya mematuhiIEEE Std C57.12.34‑2022untuk keamanan struktural danDOE 2016untuk efisiensi energi.

• Jaminan Keandalan– Sistem verifikasi komprehensif yang mencakup desain, manufaktur, dan pengujian memastikan pengoperasian yang stabil dalam jangka panjang bahkan di lingkungan yang parah.
• Jaminan Kualitas– Dibangun berdasarkan sistem manajemen mutu ISO 9001, otomatisasi proses utama, dan kemampuan penelusuran penuh, kami menghadirkan transformator berkualitas tinggi yang konsisten.

Kami berkomitmen untuk menyediakanefisiensi tinggi, keandalan tinggi, dan sangat cocoksolusi peralatan listrik untuk jaringan distribusi, proyek energi terbarukan, dan aplikasi industri/komersial.
